核和輻射衛生應急指揮調度通信系統
- 作者：
- 瀏覽數：10083
- 發表時間：2018-05-21
一、項目背景
核與輻射技術的廣泛應用，特別是核能的快速發展，對核和輻射突發事件的衛生應急工作提出了新的挑戰。核和輻射突發事件一旦發生，不僅可能引起人員的輻射損傷，還可能導致社會心理恐慌，甚至影響社會穩定和國家安全。為避免減少核事故對工作人員和公眾的危害，最大限度的減少核事故造成的損失，保證現場救援人員和公眾的健康和安全，核事故應急指揮調度通信系統顯得非常重要。
應對核突發事件除了專業的應急處置隊伍、應急物質器材，還需要有綜合性的核和輻射衛生應急監測平臺以及快速做出事故響應的應急通信指揮車，以滿足核和輻射突發事件衛生應急工作的開展。

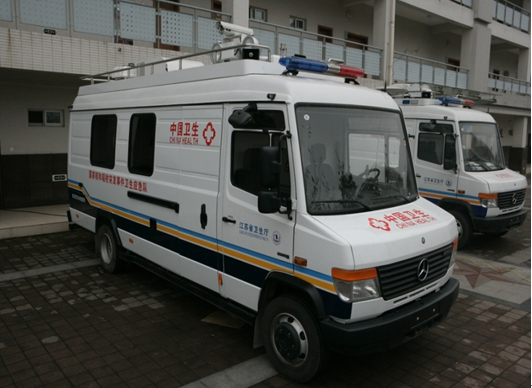

(圖樣為應急通信指揮車示意圖）
二、客戶需求
根據前期與業主的溝通，聽取管理和使用部門的意見，結合核應急監測平臺的車輛圖紙和現場勘測，客戶對于核和輻射衛生應急指揮調度通信系統需求如下：
系統采用PDT數字集群標準，可分配3-4組通話組，并且方便日后系統的擴容；
2.系統需滿足核和輻射衛生應急的衛生、消防、公安、交通等多個部門的日常通話，各個組獨立聽話、互不干擾；可以滿足特殊情況下的組呼、個呼、全呼等；
3.系統能夠覆蓋核和輻射衛生應急監測車輛的周邊5公里范圍區域；
4.系統具備統一調度功能，工作人員日?？梢酝ㄟ^調度軟件對用戶進行調度管理。滿足日常語音調度，短信下發指令，GPS定位等用途。
5.系統采用的頻率為無線電委員會批準的合法頻點；
三、設計目標
根據核和輻射衛生應急指揮小組的通信需求，建議規劃建設一套數字集群應急指揮調度通信系統。此套系統主要應用于工作人員日常的指揮調度，保障日常工作運行、安全防范、應急指揮等重要工作，系統的建設需達到以下目標：
全區覆蓋
新建設的集群系統，能夠符合核和輻射衛生應急指揮的覆蓋要求。達到覆蓋應急指揮車周邊5公里范圍98%以上。
功能豐富
新建設的集群系統，除了基本的單呼、組呼、全呼等呼叫功能，還具備后指揮調度功能。在日常的工作中，還可以在后臺對系統進行管理、記錄，提高系統的智能性。
解決盲區
針對無線通信系統盲區，進行實地的考察、電測，進行盲區信號的覆蓋。在關鍵時刻、關鍵位置，實現通信流暢。
四、方案概述
本設計方案包括車載固定基站、車載天饋系統、指揮調度系統三部分組成。規劃中繼臺放置核和輻射衛生應急指揮車內。通過饋線把信號送到車載天線，車載天線為1.7米玻璃鋼天線，天線總的高度可以達到3.7米。保證能夠達到應急指揮車周邊5公里的信號覆蓋。示意圖如下：
五、集群基站設計
根據前期溝通了解，核和輻射衛生應急指揮的日常通信部門主要有公安、衛生消防、交通等多個部門同時工作。因此，本項目擬采用1套二載頻數字集群基站完成應急指揮車周圍5KM的覆蓋?；救粘Ｄ軌驖M足4組通話同時進行，互不干擾，緊急情況可以統一指揮，統一調度。
數字集群基站設備尺寸：寬度：600mm；深度：600mm，高度：10U。

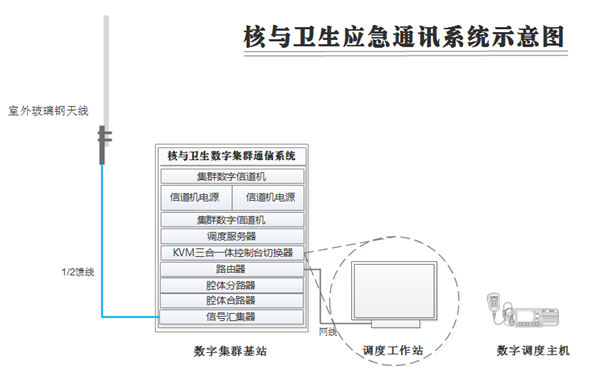

系統示意圖：
